补焊线
< >
产品编号:
补焊线
适用范围:
品名称:补焊线
所属类别:皮带组装系列>>独力工作台皮带组装线
主要技术参数:
外形尺寸:宽0.1-5米,长1-100米,高2.米
产品详情

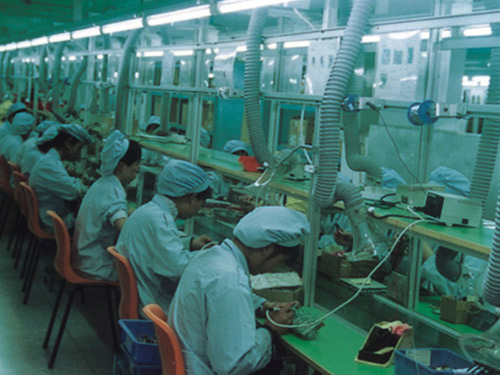

        补焊线线.
        1动力装置:框架采用40mm×40mm方管制作,四周采用Ø1.5mm铁板围边.滚筒采用Ø165mm无缝钢管制作.台湾成邦马达带,通过台湾台安变频器调速,速度为1---10M/MIN。
        2、机身部分:采用40mm×40mm方管制作,每2米设一个机架.导轨采用特制40mm×70mm带盖铝型材制作,皮带承托采用镀锌托板,输送带采用PVC仿静电绿色皮带,宽按客户要求,皮带要求无缝接驳并且平整光滑美观大方(&3mm);工作高度740mm;线体高度为2000mm。
        3、照明系统:采用40mmx40mm方管做灯架。采用铝合金做线槽设在线体灯架两边,其上安装单支带罩日光灯,通长排布全线贯通安装(表面喷塑处理)。
        4、吊路系统:采用专用铝合金做导轨,每米配滑能小车一套双边设置(。
        5、工艺指导书:导轨采用本厂专用铝合金(型号HD-13),看板为双层结构,底板.面板为透明有机玻璃(420mmX300mm),设在线体中间位置,全线贯通.
        6、置物台:采用中纤板上面贴绿色防静电胶皮制做,下方采用角钢做支架(表喷塑处理)。
        7、气路系统:采用直经3/4镀锌管做气管,每米配快速接头一套,双边设置(20套)。
        8、电源插座:A、采用铝合金线槽走线,每1米配一个三位电脑插座,
        双边全线设置(计40个)设在线体下方.
        9、工作台:为独立工作台,设在线体两边上面贴绿色防静电胶皮.下面为白色,包边采用铝型材报边.工作台下方采用25*25方通角钢做支架(500*800).
        10、线体上面配抽风管,每工位配吸烟罩一套(配调接阀)
        11、下连杆:采用Ø1/2镀锌管制作,安装在线体下方。
        12、控制系统:控制柜一个,集中控制日光灯、插座、动力用电。
