UV灯用的漏磁变压器在电子行业，印刷电路板的制作要用光固化油墨，常用UV紫外线光固化机，通过传送带使物件通过紫外线强光照射，促使光致抗蚀剂或光敏漆快速固化，且UV灯产生很高的热量将油墨烘干。完全固化后的膜层表面应平滑、硬度较高。UV光固化机的光源，常装有3支5kW的大功率高压紫外线灯，光固化速度约为每分钟3米。涂有光致抗蚀剂的印刷电路板，在UV光固化机的传送带上，通过3支紫外线灯的照射后，光致抗蚀剂就被固化，从而达到加工的目的。

　　UV紫外线灯是气体放电灯，在石英灯管中充以高压水银蒸气，它的供电方式以采用漏磁变压器为主，当UV灯起辉后，必须限制通过灯管的电流，大功率UV灯管有5kW、7.5kW和10kW等几种，灯管两端的电压约有1kV。UV灯用的漏磁变压器有隔离式和自耦式两种，其电原理如图1和图2所示。

　　2　UV灯漏磁变压器的结构

　　2.1　隔离型漏磁变压器

　　5kW隔离型漏磁变压器的结构类似于霓虹灯变压器，中间的两个绕组为初级绕组，为了适应220V或380V电源，初级绕两个0V－190V－220V相同的绕组，将它们串联或并联，可适应220V、380V或440V的电源电压，次级电压为1100V/5A，分绕成两个绕组，置于初级绕组的两边，初、次级绕组之间设有4个磁分路，将初、次级绕组隔开，当变压器通电时，能起到限流的作用。

　　从图1可见，次线绕组输出电路中串联一个电容器,再与UV灯管相接，就是一个RLC谐振电路。当电源电压变化时，次级回路还有稳压作用，由于电容器C的存在，也使电路的功率因数有所提高。

　　2.2　自耦式UV灯漏磁变压器

　　图3为自耦式变压器结构，采用□字形芯式铁心，左边的两个绕组为初级绕组，右边的两个绕组为次级绕组，初、次级绕组之间有磁分路隔开，初、次级绕组相互串联后，接成如图2所示的电路。因此，初级绕组既是输入回路，又是输出回路的一部份。

　　自耦式漏磁变压器的特点是体积小、效率高，但因变压器的阻抗小，通电开机时浪涌电流大，为了防止对灯管的冲击，必须在电路中串联一个电抗器，如图2中的L，以增加回路中的阻抗。

　　3　5kW自耦式漏磁变压器

　　按图2所示的电路图设计一台5kW自耦式UV灯漏磁变压器，其电气参数如下：

　　UV灯管的额定功率：P=5kW

　　灯管电压：U=1000V

　　灯管电流：I=5A

　　变压器输入电压：U1=380V，f=50Hz

　　变压器输出电压：U2=1170V

　　额定负载电流：I2=5A

　　绝缘等级：B级（130℃）

　　温升：Δτm≤80℃(在强迫风冷条件下)

　　耐压：3000V，10mA，1分钟

　　计算步骤如下：

　　1）变压器容量PT=U2I2=1170×5=5850VA

　　2）变压器输入电流I1由下式求出：

     I1=PT/U1=5850/380=15.4(A)

　　3)输出绕组电流I2=灯管电流=5A

　　4)变压器输入端公共部份绕组N1的电流I1′，因输入电流和输出电流的方向相反，所以有一部份电流被抵消，故：

     I1′=I1－I2=15.4－5=10.4(A)

　　5)绕组N2的电压U2′

     U2′=U2－U1=1170－380=790(V)

　　6)变压器平均功率P

     P=（U1I1′＋U2′I2）/2=（380×10.5＋790×5）/2=3970(VA)

　　7)求铁心截面积SC

　　UV灯漏磁变压器的次级回路工作在RLC谐振状态，铁心处于饱和条件，若采用DW360－50无取向冷轧硅钢片，磁感应强度B的值可取到约1.5T～1.6T，所以铁心截面积

　　8)确定铁心尺寸

　　铁心截面积SC=abKC=6×8×0.95=45.6( )

　　铁心磁路长度LC=72cm

　　铁心重量GC为：

     GC=SCLcr×10－3=45.6×72×7.7×10－3=25.3kg

　　9）计算初级绕组匝数

     N1=U1×104/4.44fBSC=380×104/4.44×50×1.55×45.6=242（t）

　　10)每伏匝数

     TV=N1/U1=242/380=0.637（t/v）

　　11）次级匝数

     N2=1.035U2TV=1.035×790×0.637=520(t)

　　12）初级导线直径d1

　　13)次级导线直径d2

　　14)各绕组排列

　　初级分两个线包，每个线包用QZ－2.5漆包线绕121t，装配时串联；

　　次级也分两个线包，每个线包用QZ－2.1漆包线绕260t，装配时串联。

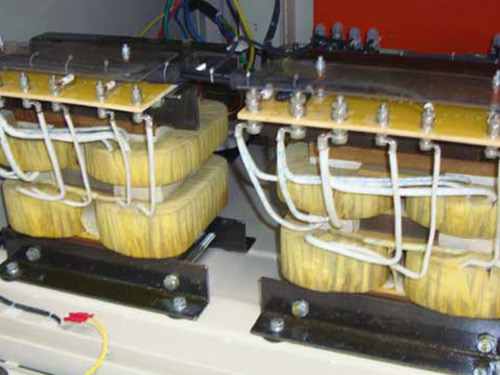

　　4个线包组装在铁心上的外形结构如图5所示。
