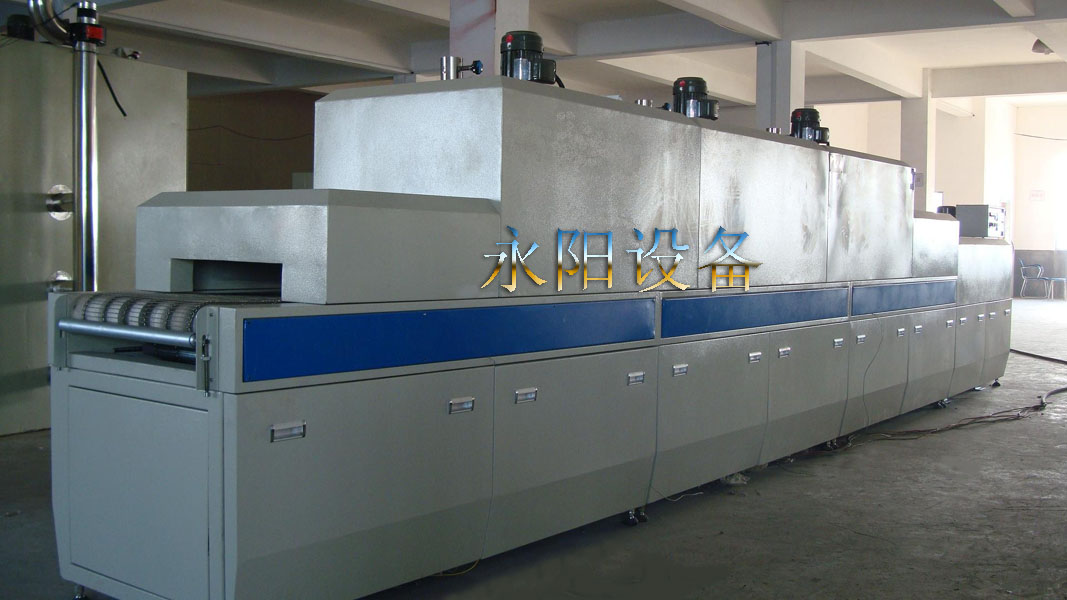

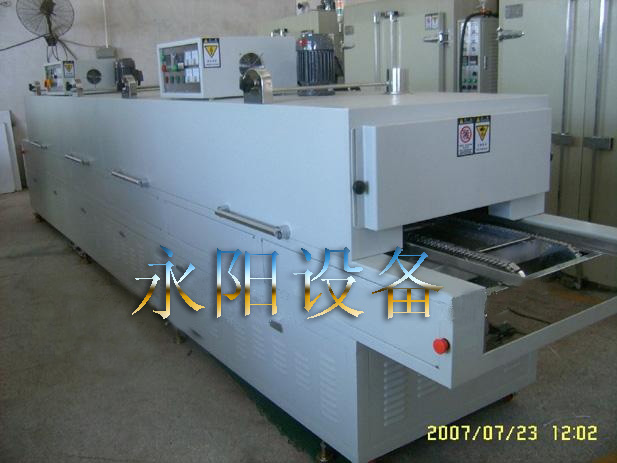

外形尺寸：长20米，外宽0.8米，内宽0.65米，高1.3米，进料部分长5米，烘干部分长12米，出料部分长3米；机架用40×80㎜方通焊接而成，线体大梁采用2㎜厚冷板制作，喷塑（非普喷油）耐腐蚀，易清洗。
   烘干部分：内胆共6段炉腔，炉内净高0.28米,烘干区长度为12米,内胆采用1.2mm镀锌板制作,60㎜高温隔热层,以免生锈、氧化；底部配有隔热层。
   电器部分：电源380V，30A，三相五线制，功率 40KW，采用2P台湾爱得利变频器变频调速1.5KW，传动速度0.5-8米/分钟任意可调；采用日本RKC智能型温控器，温度室温至250℃任意可调，功能有PID自整、自动恒温、超温断电、超温设置，双温控器控制，漏电保护等功能，内部温差±3度；其它控制电路电器均采用三菱电器控制；每段炉腔各配运风马达2台，共计12台，配十寸运风风轮，每段装9条不锈钢发热管，每条500KW均匀分布在炉腔内部，每段炉内温度可单独控制，方便设置每段不同温度。
   传动部分：采用进口链条式不锈钢网带，机头机尾设有主动被动调节滚筒，中间设有无动力轴承式拖滚，防止皮带跑边。
